BRAMKI DEKONTAMINACYJNE (ODKAŻAJĄCE)
ZASTOSOWANIE
Bramka dekontaminacyjna służy do odkażania osób poprzez kontakt środka odkażającego
z odkrytymi częściami ciała oraz ubraniem. Urządzenie to można instalować w wejściach do urzędów, zakładów pracy, biurowców, szpitali, marketów, itp. System bramki uruchamia się automatycznie nanosząc na całą osobę środek dezynfekujący - bez efektu zmoczenia ubrania. Mikrokrople mgły wytwarzane przez zespół dysz dezynfekują skórę oraz penetrują pory odzieży, dezaktywując drobnoustroje, bakterie i wirusy, w tym Covid-19.Badania przeprowadzone przez naukowców z Narodowego Instytutu Alergii i Chorób Zakaźnych oraz Amerykańskich Centrów Kontroli i Zapobiegania Chorobom wykazały, że wirus jest w stanie przetrwać na tkaninach do dwóch dni.Układ mgłowy skutecznie dezynfekuje odzież wierzchnią przechodzącej osoby. Średnia wielkość kropel w mgle wodnej wynosi 10 mikronów. Dzięki automatycznemu uruchamianiu i wyłączaniu systemu, uzyskuje się oszczędność płynu do dezynfekcji, natomiast osoba przebywająca w bramce w trakcie mgławienia nie ma żadnego kontaktu dotykowego
z elementami bramki. Czas przebywania osoby w bramce wynosi ok. 10 sekund.
PODSTAWOWE DANE TECHNICZNE
Bramka odkażająca zbudowana jest z dwóch ścian, sufitu oraz płyty podłogowej i stanowi przechodnią konstrukcję w formie tunelu.
Wymiary bramki: wysokość - 2,30m, szerokość - 1,46m, głębokość - 1,20m.
Konstrukcja ścian wykonana jest z blachy stalowej ocynkowanej, lakierowanej proszkowo.
Stabilna konstrukcja bramki wypełniona jest warstwą spienionego poliuretanu.
Masa całkowita bramki: 150kg (dodatkowo ciężar napełnionej w 100% instalacji zraszającej 200kg na wózku). Bramka wyposażona jest w mgłową instalację zraszającą.
Podłogę stanowi płyta z blachy nierdzewnej ryflowanej antypoślizgowej z wykonanymi w niej otworami ociekowymi. Ściany łączone są z płytą podłogową poprzez wsunięcie panelu ściennego do ceowników stanowiących element podłogi.
Płyta podłogowa posadowiona jest na macie gumowej znajdującej się w kuwecie wykonanej
z blachy nierdzewnej o wymiarach 1,46x2,0m.
Pobór mocy w czasie pracy wynosi ok. 200W. Napięcie zasilania 230V, napięcie zasilania lamp
i czujników - 24V. W okresie letnich upałów bramka - przez przesterowanie instalacji - może służyć jako kurtyna wodna przy niewielkim zużyciu wody w formie mgły.
DZIAŁANIE BRAMKI
W stanie spoczynku (nie następuje zamgławianie) lampy zainstalowane po obu stronach bramki świecą się na zielono. W momencie wejścia do bramki czujniki powodują uruchomienie układu mgłowego - obie lampy przełączają się na kolor czerwony. Czas przebywania w bramce wynosi ok. 10 sekund. Po tym czasie układ mgłowy wyłącza się samoczynnie i obie wspomniane wyżej lampy przełączają się na kolor zielony – można wtedy opuścić bramkę. Kolor zielony lamp sygnalizacyjnych informuje, że kolejna osoba może podejść do bramki i poddać się dezynfekcji. Układ sterowania umożliwia dezynfekcję niezależnie od kierunku ruchu osoby przechodzącej – bramka działa dwukierunkowo.
W układzie sygnalizacyjnym znajduje się lampa, której światło w kolorze żółtym informuje
o konieczności uzupełnienia płynu dezynfekującego. W zbiorniku znajduje się czujnik poziomu płynu, którego ustawienie można regulować.
UKŁAD ZASIALNIA I SYGNALIZACJI

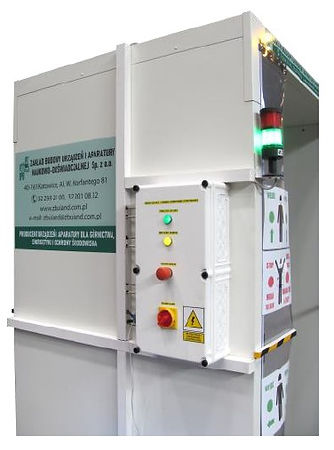

Układ elektryczny bramki dekontaminacyjnej składa się z następujących elementów:
· Skrzynka sterownicza.
· Układ sygnalizacji informujący o pracy układu mgłowego, składający się z dwóch lamp dwukolorowych – kolor zielony/czerwony.
· Układ ostrzegawczy, składający się z lampy o kolorze żółtym informujący o konieczności uzupełnienia płynu dezynfekującego.
· Czujniki uruchamiające automatycznie układ mgłowy.
· Wyłącznik awaryjny.
Na skrzynce sterowniczej umieszczone jest gniazdo sieciowe do podłączenia zasilania bramki
ŚRODEK DEZYNFEKUJĄCY
Płyn dezynfekujący został opracowany przez naukowców z Politechniki Śląskiej. Bazuje on na znanym i powszechnie dostępnym środku odkażającym, służącym do dezynfekcji, używanym w szpitalach i technikach basenowych. Po zaledwie 1 minucie od momentu kontaktu płynu dezynfekującego z zamgławioną powierzchnią, zapewnia on w ponad 90% usunięcie bakterii, drobnoustrojów i wirusów, w tym Covid-19 z tej powierzchni.
Zadaniem opracowujących było określenie stężenia powstałego roztworu oraz jego dawkowania tak, aby zapewnić bezpieczną dawkę specyfiku w czasie przebywania osoby w bramce. Informacje o sposobie sporządzenia płynu dezynfekującego dostarczane są wraz z dostawą bramki.
WARUNKI ZAKUPU
Producent zapewnia wykonanie bramki w terminie do 2 tygodni od daty otrzymania zamówienia. Istnieje możliwość dostosowania się do terminowych oczekiwań Zamawiającego.
Na życzenie producent oferuje transport na miejsce montażu oraz montaż bramki u Zamawiającego. Bramka dekontaminacyjna może być również montowana przez Zamawiającego, w oparciu o instrukcję montażu przekazywaną wraz z dostawą. Wraz z dostawą bramki producent dostarcza środek odkażający wystarczający (w zależności od częstotliwości użytkowania) na kilka tygodni eksploatacji.
TUNELE DEKONTAMINACYJNE (ODKAŻAJĄCE)
ZASTOSOWANIE
Tunel dekontaminacyjny służy do odkażania - w sposób ciągły - przechodzących osób przez kontakt środka odkażającego z odkrytymi częściami ciała, ubraniem i bagażem podręcznym. Urządzenie to można instalować w wejściach do budynków, zakładów pracy, biurowców, szpitali, marketów, gdzie występuje ciągły przepływ osób. System uruchamia się automatycznie nanosząc na całą osobę środek dezynfekujący - bez efektu zmoczenia ubrania. Mikrokrople mgły, wytwarzane przez zespół dysz, dezynfekują skórę oraz penetrują pory odzieży czy bagażu podręcznego dezaktywując drobnoustroje, bakterie i wirusy, w tym Covid-19. Badania przeprowadzone przez naukowców z Narodowego Instytutu Alergii i Chorób Zakaźnych oraz Amerykańskich Centrów Kontroli i Zapobiegania Chorobom wykazały, że wirus jest w stanie przetrwać na tkaninach do dwóch dni. Osoby przechodzące przez tunel w trakcie mgławienia nie mają żadnego kontaktu dotykowego z elementami wyposażenia. Tunel zbudowano na bazie bramki dekontaminacyjnej – składa się z siedmiu zespolonych bramek. Bramki są łączone między sobą za pomocą hakowych zamków zaczepowych co znacznie ułatwia i przyspiesza montaż.
PODSTAWOWE DANE TECHNICZNE
Tunel odkażający stanowi stabilną przechodnią konstrukcję modułową i zbudowany jest z siedmiu bramek (modułów). Każda z bramek zbudowana ze ścian bocznych, sufitu oraz płyt podłogowych.
Wymiary tunelu: wysokość - 2,30m, szerokość - 1,46m, głębokość – 8,4m (7 x 1,2 m).
Konstrukcja ścian wykonana jest z blachy stalowej ocynkowanej, lakierowanej proszkowo.
Masa całkowita tunelu: 1050kg (dodatkowo ciężar napełnionej w 100% instalacji zraszającej 2x200kg na wózkach). Tunel wyposażony jest w dwuobiegową instalację mgłową.
Podłogę stanowi płyta z blachy nierdzewnej ryflowanej antypoślizgowej z wykonanymi w niej otworami ociekowymi. Płyty podłogowe posadowione są w kuwecie wykonanej z blachy nierdzewnej stanowiącą zbiornik resztek zużytego płynu odkażającego.
Pobór mocy w czasie pracy wynosi ok. 700W. Napięcie zasilania 230V.
W okresie letnich upałów tunel - przez przesterowanie instalacji - może służyć jako kurtyna wodna przy niewielkim zużyciu wody w formie mgły.
DZIAŁANIE TUNELU
W chwili wykrycia przez czujnik osobę zbliżającą się do tunelu – układ mgłowy zostaje uruchomiony. Czas przebywania w tunelu wynosi ok. 10 sekund przyjmując przechodzenie osób krokiem wolnym, spacerowym. Sygnalizacja informuje o przemieszczaniu się osób w tunelu. Opis sposobu sygnalizacji – światło czerwone i zielone - znajduje się na ścianie bocznej przy wejściu do bramki. Układ sygnalizacyjny informuje o konieczności uzupełnienia płynu dezynfekującego. Poziom płynu można regulować.
UKŁAD ZASIALNIA I SYGNALIZACJI
Układ elektryczny tunelu składa się z następujących elementów:
· Skrzynka sterownicza.
· Układ sygnalizacji informujący o pracy układu mgłowego.
· Układ ostrzegawczy informujący o konieczności uzupełnienia płynu dezynfekującego.
· Czujniki uruchamiające automatycznie układ mgłowy.
· Wyłącznik awaryjny.
· Oświetlenie tunelu.
ŚRODEK DEZYNFEKUJĄCY
Płyn dezynfekujący został opracowany przez naukowców z Politechniki Śląskiej. Zaledwie po 1 minucie od momentu kontaktu płynu dezynfekującego z zamgławioną powierzchnią, zapewnia on w ponad 90% dezaktywację bakterii, drobnoustrojów i wirusów, w tym Covid-19 z tej powierzchni. Zadaniem opracowujących było określenie stężenia powstałego roztworu oraz jego dawkowania tak, aby zapewnić bezpieczną dawkę specyfiku w czasie przebywania osoby w tunelu. Informacje o sposobie sporządzenia płynu dezynfekującego dostarczane są wraz z dostawą tunelu.
WARUNKI ZAKUPU
Producent zapewnia wykonanie tunelu w terminie do 2 tygodni od daty otrzymania zamówienia. Istnieje możliwość dostosowania się do terminowych oczekiwań Zamawiającego.
Na życzenie producent oferuje transport na miejsce montażu oraz montaż u Zamawiającego.
Tunel może być również montowany przez Zamawiającego, w oparciu o instrukcję montażu przekazywaną wraz z dostawą.
Wraz z dostawą tunelu producent dostarcza środek odkażający wystarczający (w zależności od częstotliwości użytkowania) na kilka tygodni eksploatacji.
